UG8.0中线性阵列怎么使用？使用方法是什么？

对于刚接触UG8.0的朋友来说，可能会不熟悉线性阵列的运用方法，接下来讲一下，有需要的小伙伴伴可以学习一下。

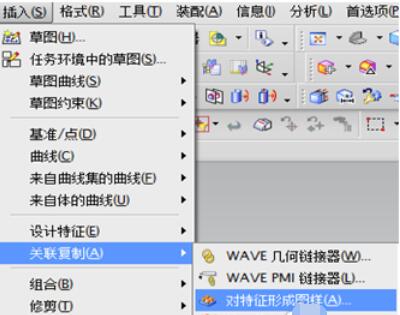

(1)：阵列命令在UG8.0中的叫法和所在位置如下图所示，在名称上也发生了变化，从来来的阵列特征变成了对特征形成图样。

UG8.0相关攻略推荐:

UG8.0怎么将草图拉伸？操作方法是什么？

UG8.0界面工具该怎么使用？

UG8.0怎么制作圆柱体模型？制作方法是什么？

(2)：节距、跨距。

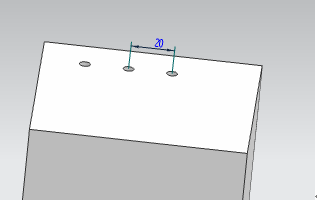

节距。指的是两个相邻体特征的中心位置，如下图所示

(3)：跨距：首个体特征与末尾体特征的中心位置如下图：

通过上图对阵列命令的参数讲解，以下为一个简单的阵列操作案例，以便让大家能更快、更好的学习UG阵列命令!

例如：

在一个长发体上阵列3个孔，三个孔之间的距离是一样的，由我们自己设置，先在图形上画出一个原始的孔，然后使用阵列特征!

操作步骤：

先选择孔特征，然后指定方向为YC，依次输入数量和节距，就完成了三个孔形状的设计工作，以下重点讲解间距中的各个选项定义!

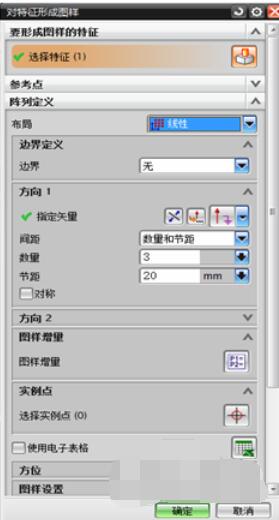

1.数量与间距设置如下图：

所得到的效果如下图所示!

2、数量和跨距

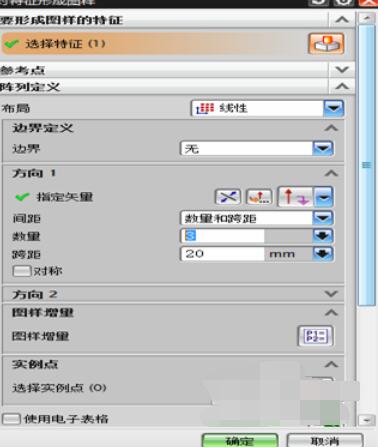

使用数量和跨距所得到的图形如下：

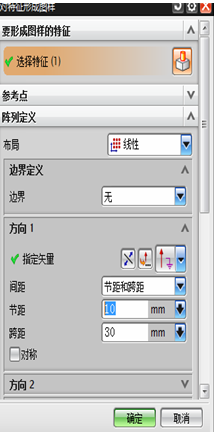

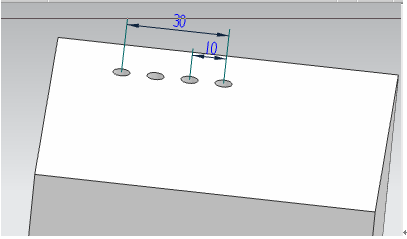

3、UG阵列之节距与跨距

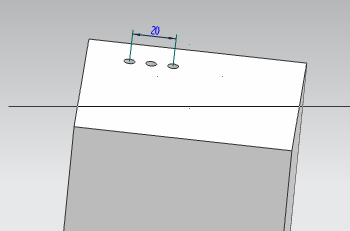

演示效果如下图。

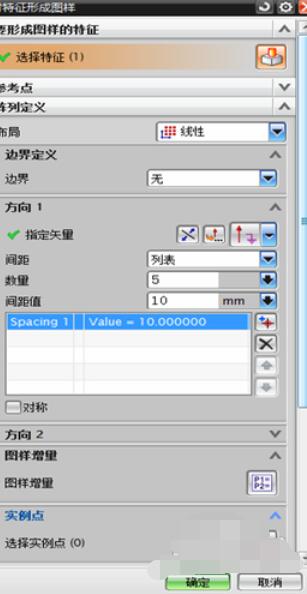

4、UG阵列之列表，首先在间距选项中找到列表，如下图：

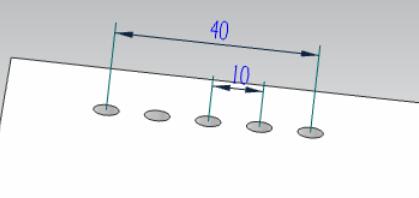

下图为使用列表所得到的阵列图形。

上文就是，赶快试试看吧。
