迅捷CAD编辑器怎么标注钝角度数？

有些人在使用迅捷CAD编辑器时，还不了解迅捷CAD编辑器标注钝角度数的相关操作方法，下面小编就讲解迅捷CAD编辑器标注钝角度数的操作方法吧。

已知角度标注命令是DIMANGULAR，快捷键是DAN。标准钝角的方法需要一点变化

绘制一个未知度数角

调用角度标注命令

在命令行里输入快捷键DAN，调用角度标注DIMANGULAR命令

标注出锐角的度数

角度标注命令的调用后，命令行会显示相应的操作指示，按照指示提示，可以快速的标注出这个锐角的度数

例子中绘制的角，锐角角度会自动标注文字显示为36°

迅捷CAD编辑器相关攻略推荐:

迅捷CAD编辑器怎么修改标注初始单位？

迅捷CAD编辑器怎么撤销错误编辑操作？

迅捷CAD编辑器绘图时鼠标抖动怎么办？这几个原因了解下

标注出钝角度数

接着方法依然同上，在命令行里输入快捷键DAN，调用角度标注DIMANGULAR命令

此时命令行会提示“按ENTER键指定角度/<选择直线，圆弧或圆形>:”命令字样，直接按ENTER键指定角度

此时命令行会提示“角度顶点:”命令字样，按照指示要求选择角度顶点

此时命令行会提示“角度的第一面:”命令字样，按照指示要求选择角度的第一面

此时命令行会提示“角度的其他面:”命令字样，按照指示要求选择角度的其他面

此时命令行会再次提示“角度(A)/文字(T)/<尺寸线的位置(L)>:”命令字样，直接按ENTER键即可

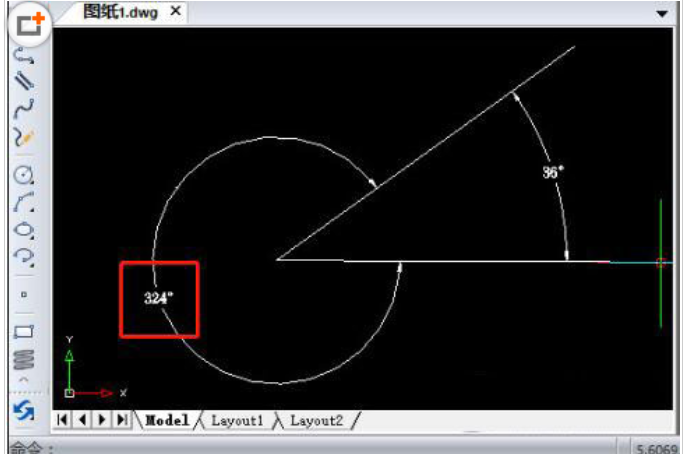

这时候绘图框中的角不 再标注出锐角度数，而是直接标出钝角度数324°

上文就讲解了迅捷CAD编辑器标注钝角度数的相关操作过程，希望有需要的朋友都来学习哦。
