CAD2015怎么制作角线？制作方法介绍

当前不少网友会使用到CAD2015软件，而本节就介绍了，还不了解的朋友就跟着小编学习一下吧，希望对你们有所帮助。

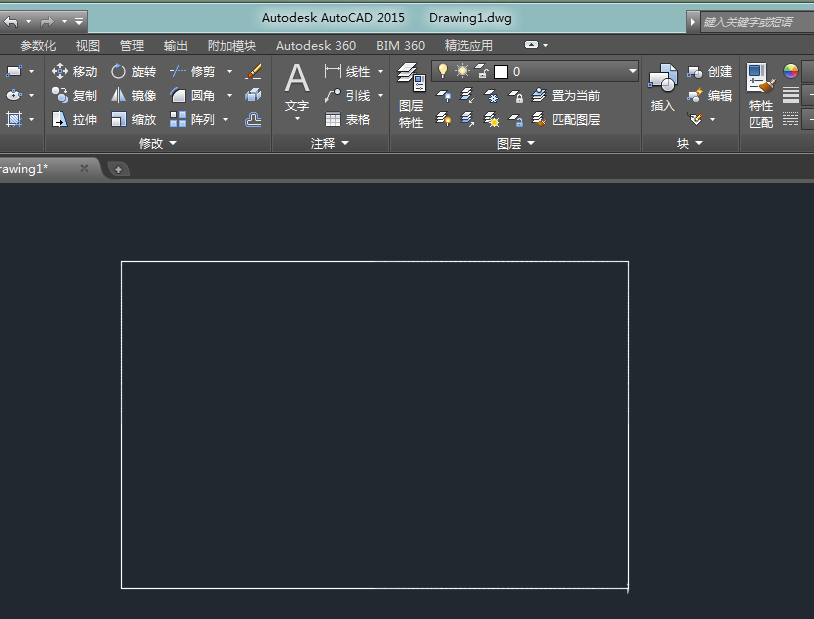

1、为了便于说明咱们绘制的角线，先在CAD绘图窗口中绘制一个矩形;

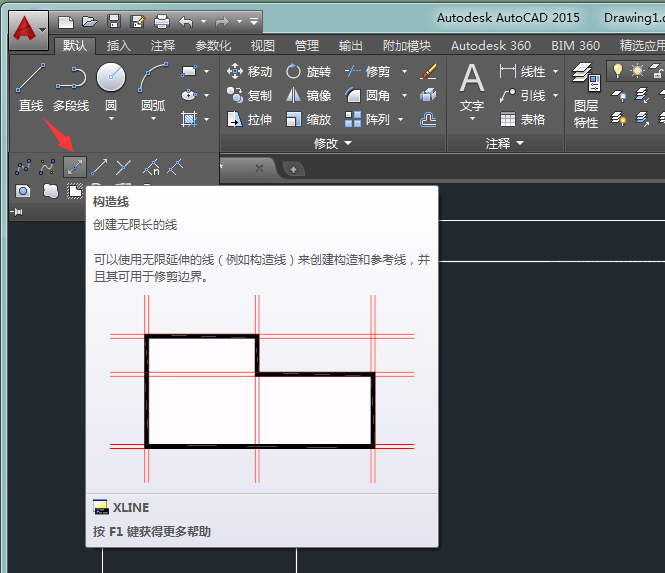

2、展开CAD2015绘图工具栏，找到构造线，如想了解构造线的定义，可以把鼠标放在构造线指令线，其就能显示说明文字了;

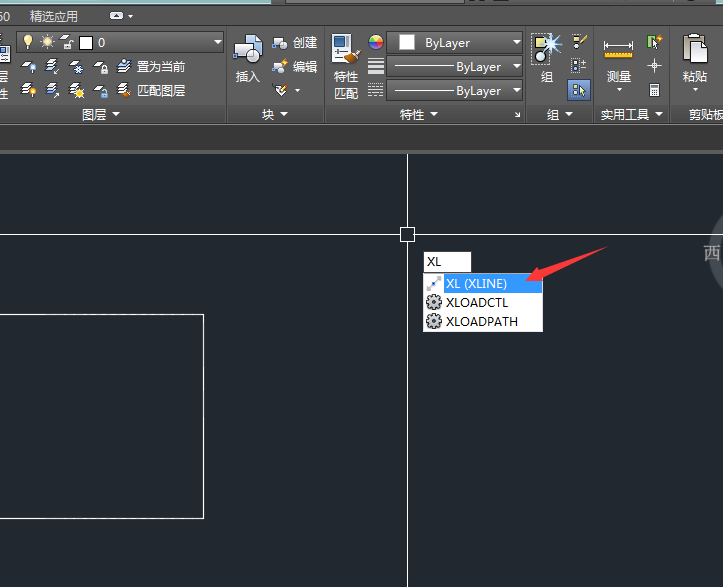

3、在命令行中键入“XL”(构造线指令的快捷键)

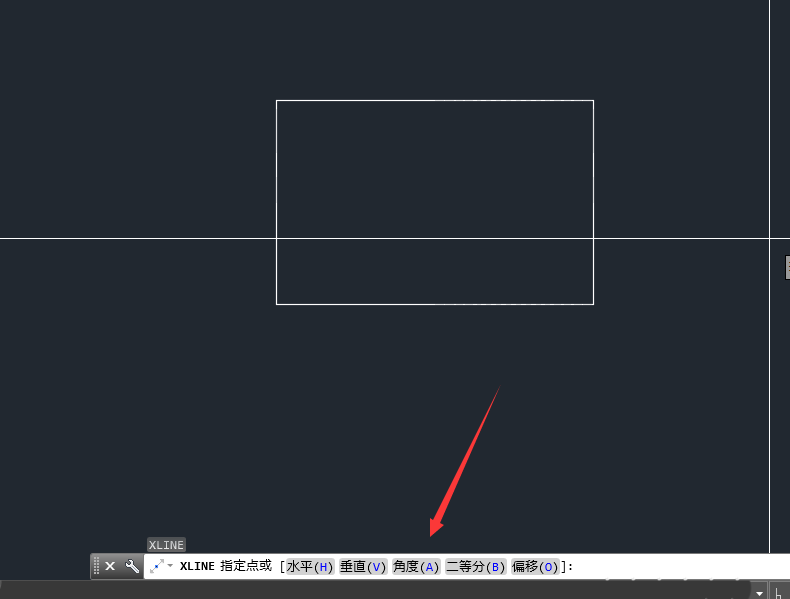

4、在绘图窗口处，会提示构造线命令中的所有选项;

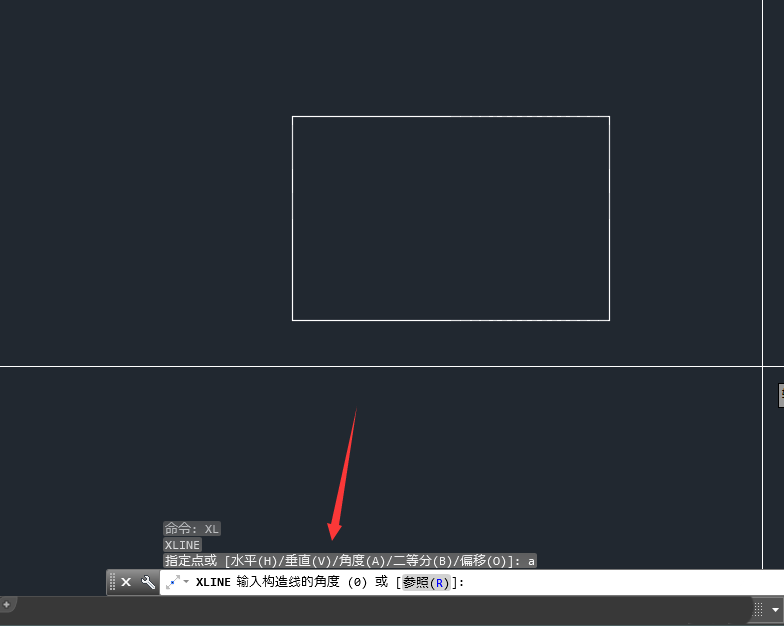

5、根据提示，建入“A”;

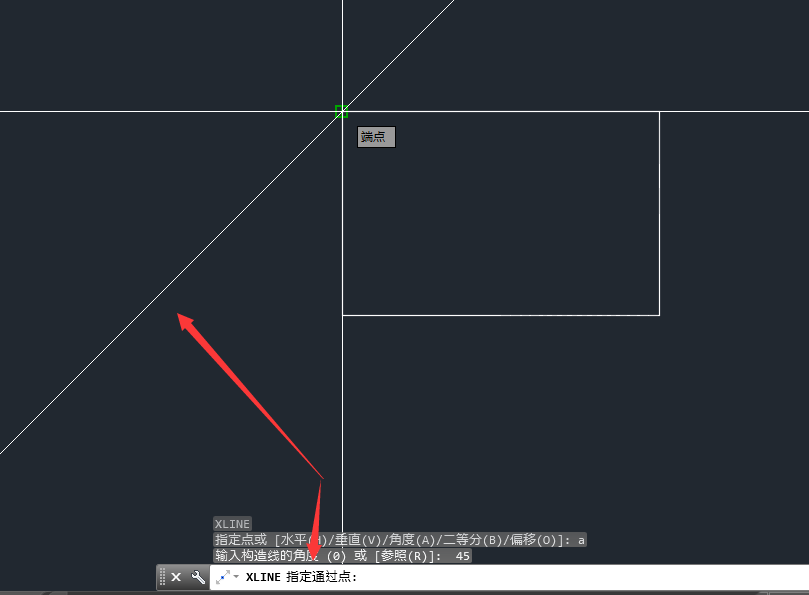

6、输入要绘制的角度，教程所要绘制的角线为45度;

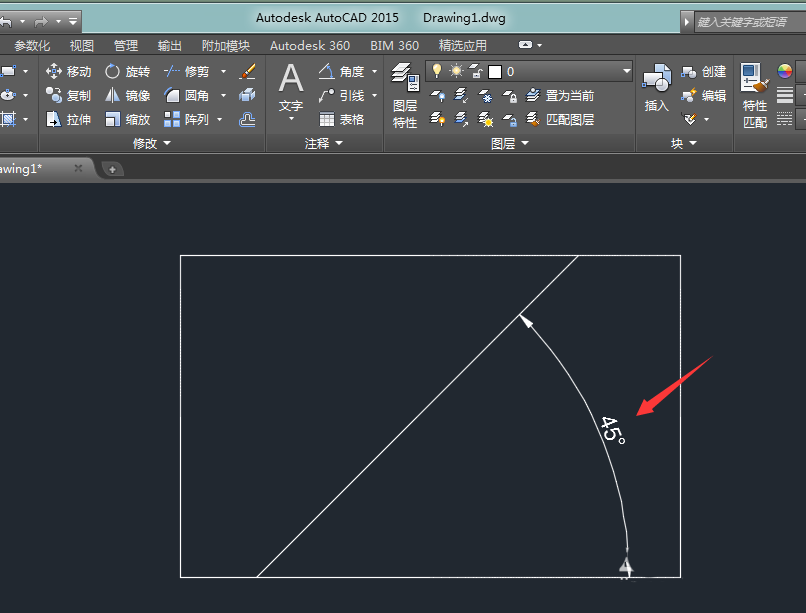

7、在绘制好45度的角线后，使用修剪命令，剪掉多余的线，然后用角度标注，可以测量咱们绘制的结果;

使用心德：构造线不能直接标注角度，必须把其修剪成直线才线，在键入角度时，CAD默认的角度方向为逆时针，如发现角度方向反了，需要在数值前加“-”负号。
