AutoCAD如何显示隐藏线宽？

最近许多小伙伴才刚刚安装AutoCAD这款软件，还不会显示隐藏线宽的操作，不过没关系，因为下面小编就分享了AutoCAD显示隐藏线宽的操作方法，希望感兴趣的朋友都来共同学习哦。

一、AutoCAD显示/隐藏线宽

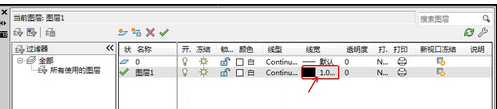

1.在AutoCAD中单击 “图层特性”按钮，在打开的“图层特性管理器中新建一个图层，并设置线宽为1毫米。

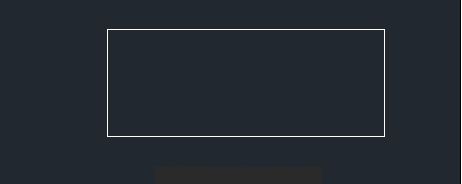

2.选择AutoCAD工具栏上“矩形”工具 ，在AutoCAD绘图窗口中绘制一个矩形。(系统默认是不显示线宽的状态)

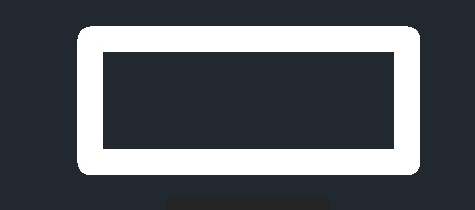

3.单击AutoCAD状态栏上的 (显示/隐藏线宽)按钮。按钮变蓝时 启用显示/隐藏线宽功能。

二、AutoCAD“线宽设置”对话框

在AutoCAD状态栏上的 (显示/隐藏线宽)按钮处单击鼠标右键,从弹出的快捷菜单中选择“设置”,都可以打开“线宽设置”对话框。

【概要】

设定当前线宽、设定线宽单位、控制线宽的显示和显示比例，以及设定AutoCAD图层的默认线宽值。

【选项列表】将显示以下选项。

【线宽】

显示可用线宽值。线宽值由包括“BYLAYER”、“BYBLOCK”和“默认”在内的标准设置组成。“默认”值由 LWDEFAULT 系统变量进行设置，初始值为 0.01 英寸或 0.25 毫米。所有新图层中的线宽都使用默认设置。值为 0 的线宽以指定打印设备上可打印的最细线进行打印，在AutoCAD模型空间中则以一个像素的宽度显示。

【当前线宽】

显示当前线宽。要设置当前线宽，请从线宽列表中选择一种线宽然后选择“确定”。

【单位】

指定线宽是以毫米显示还是以英寸显示。也可以使用 LWUNITS 系统变量设置“列出单位”。

【毫米】

以毫米为单位指定线宽值。

【英寸】

以英寸为单位指定线宽值。

【显示线宽】

控制线宽是否在当前图形中显示。如果选择此选项，线宽将在AutoCAD模型空间和图纸空间中显示。也可以使用系统变量 LWDISPLAY 设置“显示线宽”。当线宽以大于一个像素的宽度显示时，重生成时间会加长。当图形的线宽处于打开状态时，如果发现性能下降，请清除“显示线宽”选项。此选项不影响对象打印的方式。

【默认】

控制图层的默认线宽。初始的默认线宽是 0.01 英寸或 0.25 毫米。

【调整显示比例】

控制AutoCAD“模型”选项卡上线宽的显示比例。在“模型”选项卡上，线宽以像素为单位显示。用以显示线宽的像素宽度与打印所用的实际单位数值成比例。如果使用高分辨率的显示器，则可以调整线宽的显示比例，从而更好地显示不同的线宽宽度。“线宽”列表列出了当前线宽显示比例。

对象的线宽以一个以上的像素宽度显示时，可能会增加重生成时间。在AutoCAD“模型”选项卡上操作时，如果要优化性能，请将线宽的显示比例设定为最小值或完全关闭线宽显示。

上文就讲解了，希望有需要的朋友都来学习哦。
