ug怎么绘制几何图形？绘制几何图形方法介绍

有很多朋友使用ug这款软件还不会绘制几何图形，所以下面小编就讲解了ug怎么绘制几何图形？绘制几何图形方法介绍，来下文看一看吧。

ug怎么绘制几何图形？绘制几何图形方法介绍

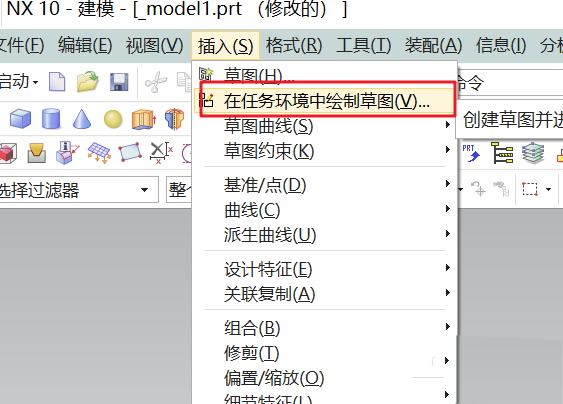

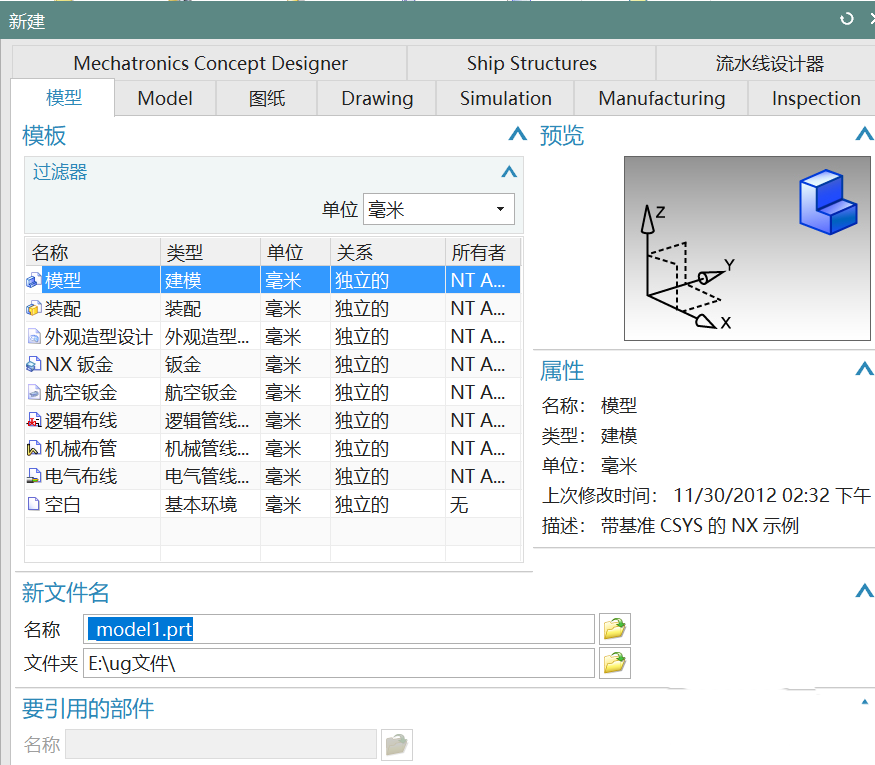

1、新建建模文件，选用在任务环境中绘制草图.

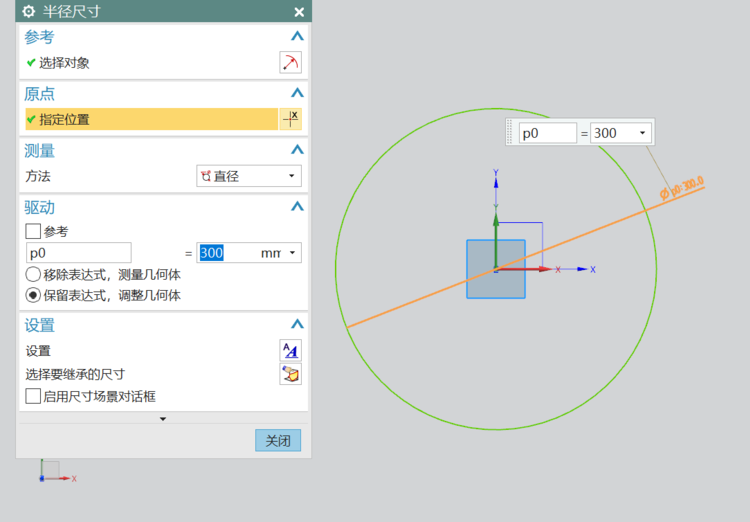

2、绘出已知直径的圆：300.

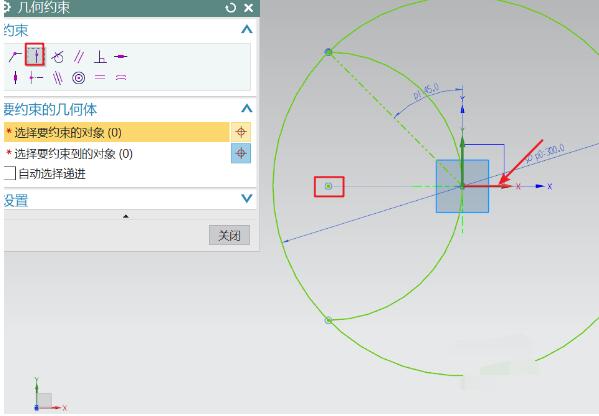

3、用三点画出一段圆弧，从图中可以看出，该圆弧的圆心在X轴上，可以通过约束“点在线上”，将圆心约束在X轴上。

4、整个半圆的定位。圆心定好位置后，从图中可以看出，圆弧的起点和终点都处在所在象限的45度的位置，可以先绘出一条在该象限为45度的参考线，线与外圆相交;圆弧的起点就和这个交点重合。圆弧也与Y轴相切，通过相切约束即可完成该圆弧的绘制。

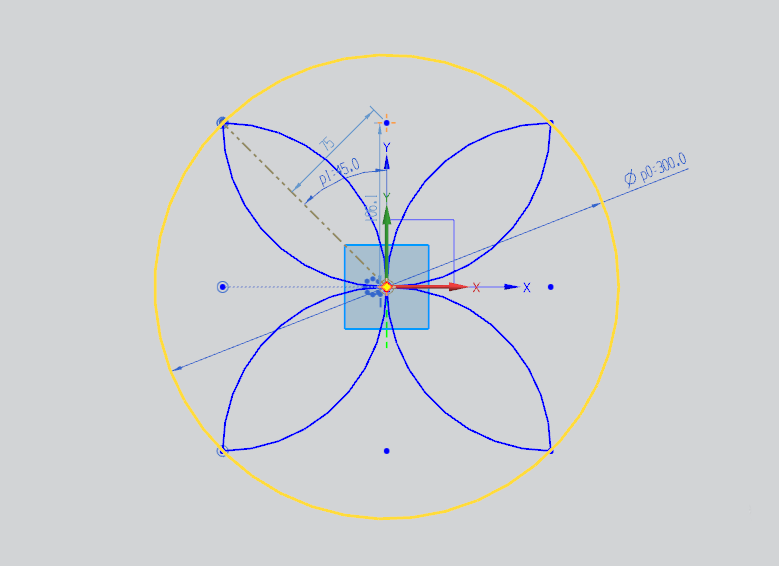

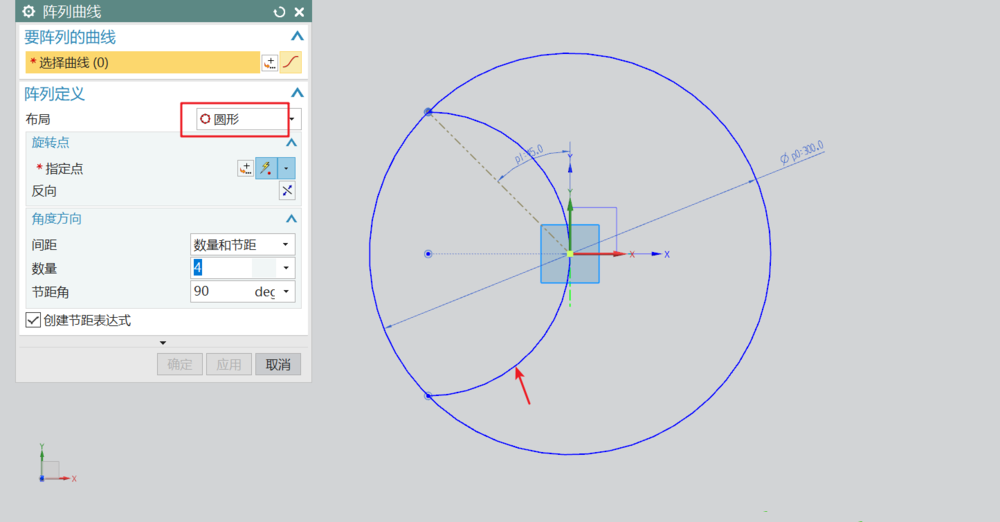

5、使用阵列曲线命令，对圆弧进行圆形阵列;数量为4个，角度为90.即可完成草图的绘制。
