SolidWorks怎么将三维图转成二维图输出？

亲们或许不知道SolidWorks将三维图转成二维图输出的相关操作，那么今天小编就讲解SolidWorks怎么将三维图转成二维图输出？方法哦，希望能够帮助到大家呢。

SolidWorks怎么将三维图转成二维图输出？

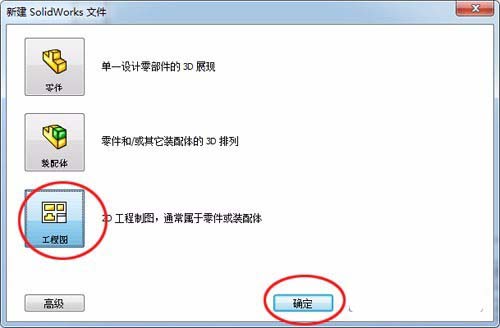

1、打开SolidWorks软件，单击菜单中“文件”—>“新建”，弹出对话框如下图，选择“工程图”，然后单击确定

2、在左边的“模型视图”属性管理框中单击“浏览”按钮，选择以画好的三维模型，这里以螺栓为例

3、将螺栓三维模型按主视图、俯视图、左视图和三维示意图的顺序依次放置在图纸中，

4、在工具栏中选择“智能尺寸”按钮，依次在三视图中标注螺栓尺寸，

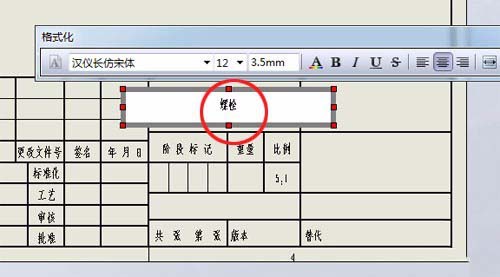

5、然后在右下角标题栏中添加元件名称(如螺栓)等元件信息，如下图

6、至此，我们就将一个三维模型转换成二维图纸形式，方便元件的加工和安装。

上文就讲解了SolidWorks怎么将三维图转成二维图输出？过程，希望有需要的朋友都来学习哦。
