我们都熟悉CAD应用。那么今天小编给大家讲解一下通过该应用算出不规则图形周长的操作，下面就是CAD算出不规则图形周长的教程。 一起来看看吧。
CAD算出不规则图形周长的详细操作

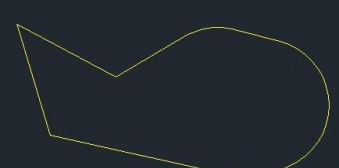

1、首先打开一个不规则的图形作为示例。

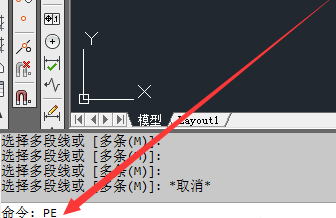

2、输入PE命令。

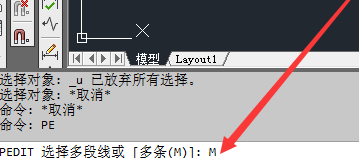

3、按照命令行提示输入M。

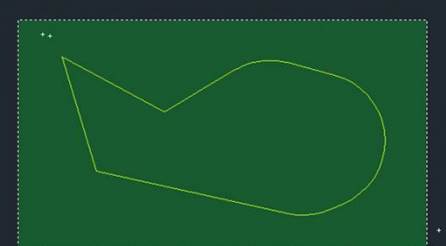

3、在图形区域选择图形并确认。

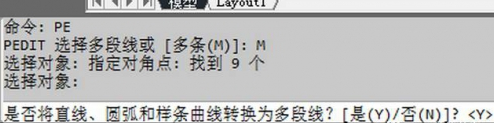

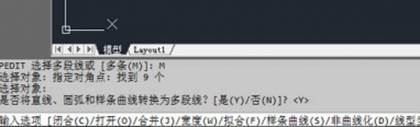

4、命令栏会显示是否将直线、圆弧和样条曲线转化为多段线，默认的是Y，即YES，直接确认。
5、输入合并命令 “J”，确认。

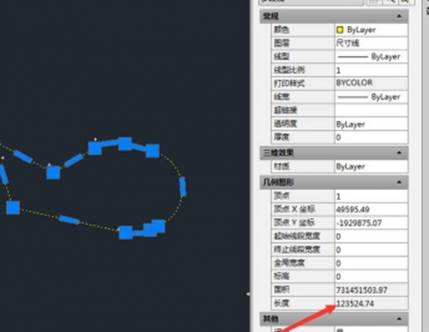

6、选择图形并打开特性工具栏，就可以看到该不规则图形的周长。
以上这里为各位分享了CAD算出不规则图形周长的详细操作。有需要的朋友赶快来看看本篇文章吧。
