autocad怎么制作弯曲箭头？

大家知道autocad制作弯曲箭头的操作吗?下文小编就带来了autocad制作弯曲箭头的操作教程，一起来看看吧!

autocad制作弯曲箭头的操作流程

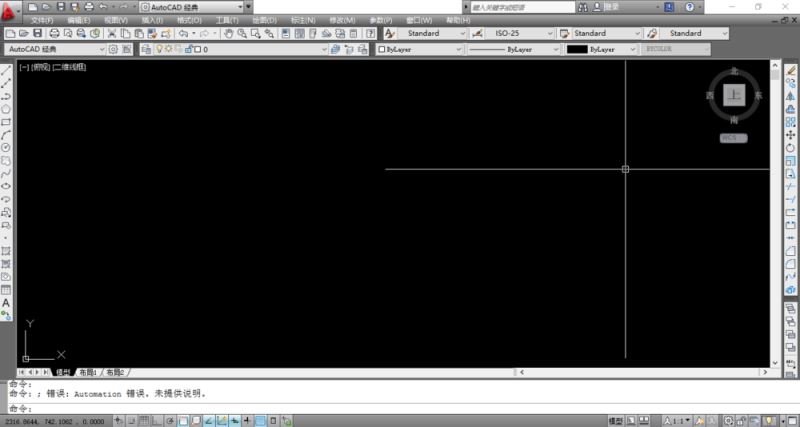

以autocad 2012软件为例，首先在电脑上打开autocad 2012软件，如下图所示。

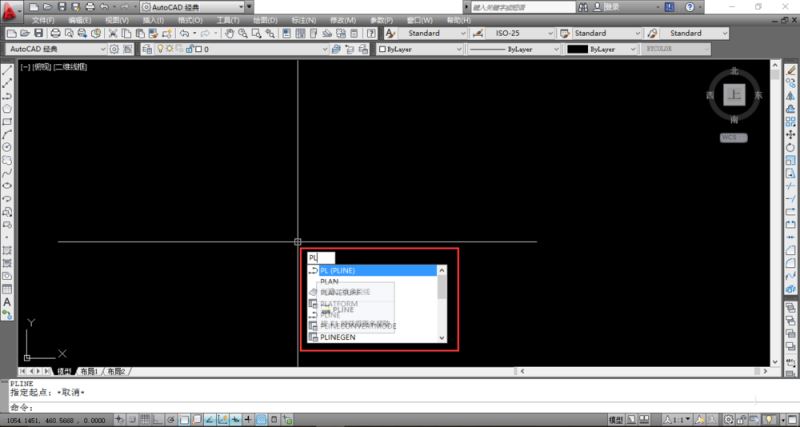

接下来在打开的autocad绘图区域内输入PL命令，该命令的意思为绘制多段线，如下图所示。

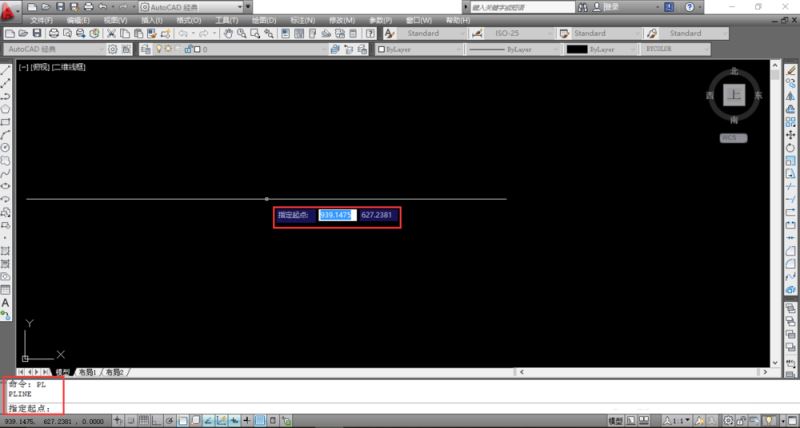

输入PL命令之后点击回车按钮，此时需在autocad绘图区域内指定一个起点，如下图所示。

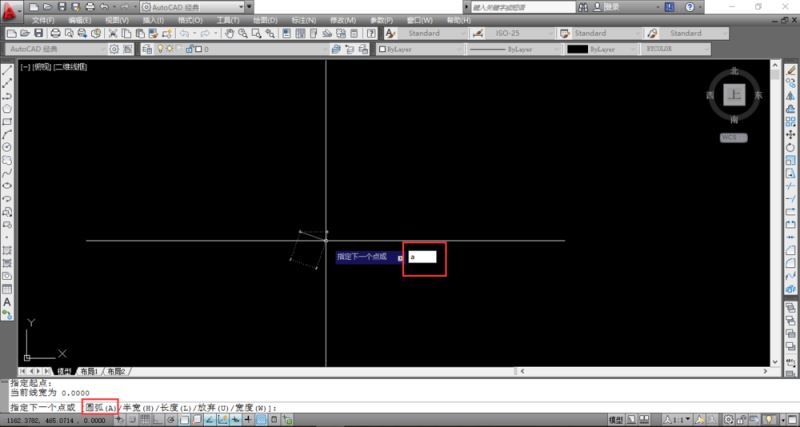

指定完起点之后，接下来输入字母A，该命令是绘制一段圆弧，因为我们要画一个弯曲的箭头，如下图所示。

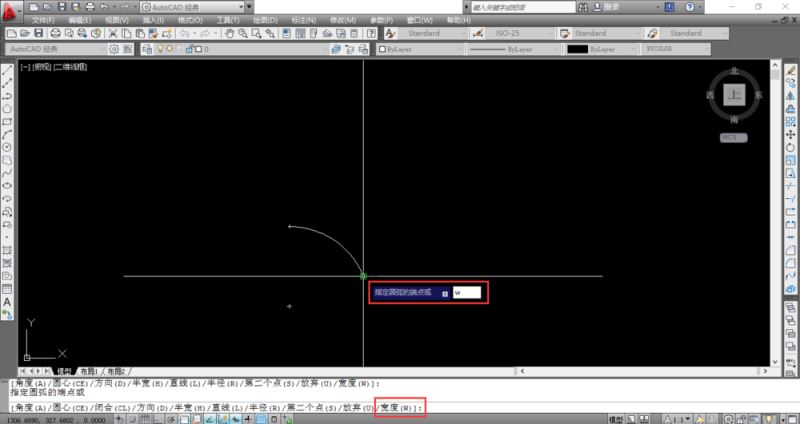

输入字母A之后点击回车按钮，此时在图纸上绘制了一段曲线，接下来在输入W命令，该命令为设定宽度，如下图所示。

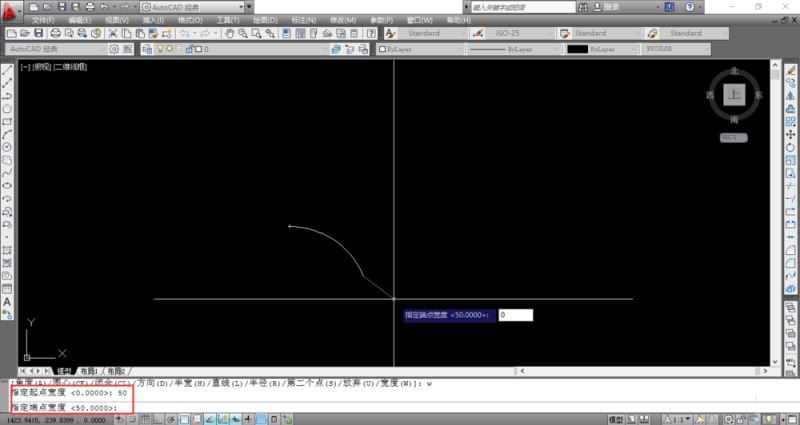

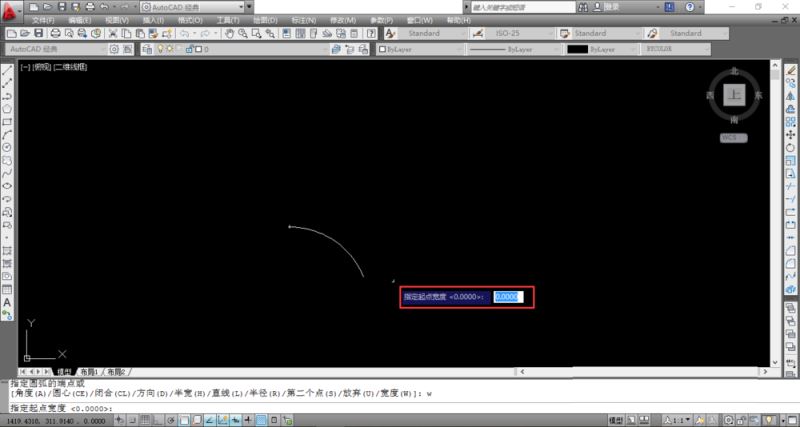

接下来指定起点宽度和终点宽度，起点宽度可以输入50，终点宽度输入0，这样就可以形成一个箭头，如下图所示。

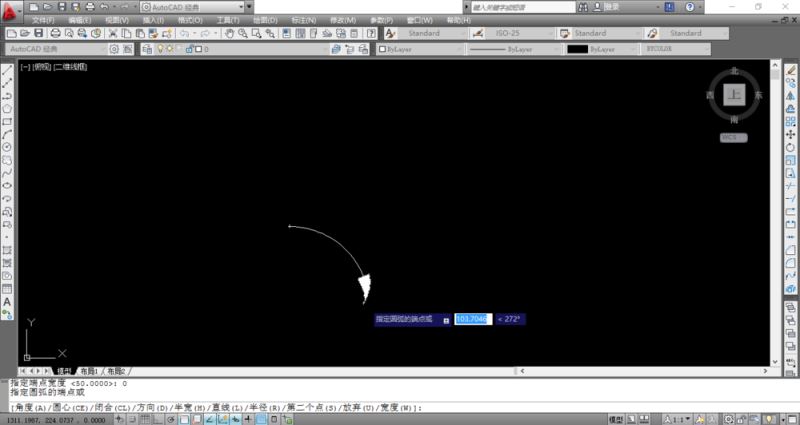

起点宽度和终点宽度输入完毕之后，点击回车按钮，此时一个曲线箭头就绘制完毕了，如下图所示。

各位小伙伴们，看完上面的精彩内容，都清楚autocad制作弯曲箭头的操作流程了吧!
